Konačni vodič za strojeve za tračnu pilu s dva stupa: vrste, značajke i primjene

Uvod u dvostupne tračne pile

Krajolik moderne proizvodnje neprestano je vođen potrebom za brzinom, preciznošću i sposobnošću obrade sve težih i složenijih materijala. U središtu ove industrijske sposobnosti nalazi se ključni dio opreme: stroj za tračnu pilu s dva stupa. Ovi strašni strojevi nisu samo alati za rezanje metala; to su inženjerska čuda dizajnirana za rješavanje najzahtjevnijih operacija rezanja uz nepokolebljivu stabilnost i točnost. Oni predstavljaju vrhunac tehnologije odvajanja materijala u velikim razmjerima, razlikuju se od jednostavnijih varijanti strojeva za tračne pile temeljno superiornim arhitektonskim dizajnom. Potražnja za većom veličinom komponenti i korištenjem egzotičnih materijala, osobito u sektorima s visokim ulozima, učvrstili su konfiguraciju dvostrukih stupaca kao zlatni standard za pripremu zaliha za teške uvjete rada.

Ukratko definirajte dvostupne tračne pile.

A dvostupna tračna pila definiran je prvenstveno svojom strukturnom konfiguracijom. Za razliku od uobičajenih pila ili pila s jednim stupom kod kojih je okvir pile podržan samo s jedne strane, dizajn s dvostrukim stupom ima dva robusna, često okomita stupa ili vodilice koje kruto podupiru i vode okvir pile dok se kreće okomito ili vodoravno kroz izradak. Ova konfiguracija, često sa konstrukcijom tračne pile s ojačanim čeličnim okvirom za teške uvjete rada, osigurava da se rezni mehanizam drži paralelno i okomito na materijal koji se reže tijekom cijelog hoda. Ovaj sustav paralelnog navođenja ključna je razlika, pružajući maksimalnu podršku, minimizirajući vibracije i osiguravajući linearnu točnost, posebno kada se radi o masivnim blokovima ili snopovima materijala.

Temeljni princip svakog stroja za tračnu pilu je korištenje kontinuirane, nazubljene metalne trake - oštrice - koja se kreće preko dva velika kotača, pogonjena motorom visokog momenta. Ova je oštrica zategnuta do iznimno visokog stupnja, što joj omogućuje učinkovito rezanje metala. Međutim, u standardnoj postavci ili postavi s jednim stupom, konzolna glava pile može biti osjetljiva na otklon ili sile uvijanja kada naiđe na otpor velikih, tvrdih materijala. Tračna pila s dva stupa uklanja ovu ranjivost. Podupiranjem glave za rezanje na dva sinkronizirana, precizno obrađena stupa, cjelokupna sila rezanja je raspoređena i savršeno kontrolirana. Ova strukturna cjelovitost omogućuje stroju primjenu potrebnog pritiska bez odstupanja, čime je uistinu zaslužio svoje mjesto u kategoriji opreme za tračne pile za teške uvjete rada. Preciznost koju nudi ovaj mehanizam s dvostrukom potporom ne može se pregovarati za industrije u kojima su cjelovitost materijala i niske tolerancije najvažniji, često smanjujući potrebnu dopuštenu obradu na izrezanim komadima.

Evolucija od osnovne strukture s jednim stupom do impozantne dvostupne tračne pile potaknuta je metalurškom revolucijom 20. stoljeća. Kako su se pojavljivali jači, čvršći materijali poput čelika s visokim udjelom ugljika, legura otpornih na toplinu i kompozita za zrakoplovstvo, potreba za stabilnim i snažnim sredstvom za preliminarno rezanje postala je kritična. Rani dizajni strojeva za tračnu pilu jednostavno nisu mogli podnijeti veličinu i tvrdoću ovih novih trupaca. Tračna pila s čeličnim okvirom sa svojom strukturom dvostrukog stupa pružila je potrebnu otpornost na torziju i savijanje, omogućujući veće radne okvire i dosljednu ravnost reza. Ova je krutost toliko ključna da je točnost dimenzija izrezanog komada često u izravnoj korelaciji sa strukturnom stabilnošću stroja, čineći dizajn s dva stupca temeljnim zahtjevom za modernu proizvodnju usmjerenu na kvalitetu.

Istaknite njihovu važnost u teškom rezanju metala.

Ne može se precijeniti značaj strojeva za tračne pile s dvostrukim stupom u području rezanja metala u teškim uvjetima. U zahtjevnim industrijama kao što su zrakoplovna industrija, automobilska industrija, brodogradnja, proizvodnja energije i velika proizvodnja alata i kalupa, komponente se često kovaju ili lijevaju od legura visoke čvrstoće, specijaliziranih alatnih čelika i egzotičnih materijala poput titana, inconela i raznih superlegura na bazi nikla. Ovi materijali predstavljaju značajne operativne izazove: posjeduju visoku granicu razvlačenja, stvaraju ekstremna toplinska opterećenja tijekom rezanja i zahtijevaju izuzetnu, nepokolebljivu silu napredovanja i strukturnu stabilnost kako bi se izbjeglo prerano trošenje oštrice, pucanje zuba ili, što je najvažnije, neprecizni ili neokomiti rezovi.

To je upravo ono gdje se dvostupna tračna pila ističe. Njegova superiorna krutost omogućuje dosljedno uvlačenje oštrice u radni predmet pod visokim pritiskom bez ikakve naznake otklona ili klepetanja. Ova sposobnost prigušivanja vibracija velika je prednost u odnosu na manje stabilne dizajne. Kada oštrica zatrese, udarne sile uzrokuju brzo mikro-lomljenje oštrice, što dovodi do brzog otupljenja, povećanog stvaranja topline i grublje površine rezanja. Osiguravajući glatku, stabilnu stazu rezanja, tračna pila za teške uvjete rada ne samo da reže brže, već i drastično produljuje vijek trajanja skupih bimetalnih ili karbidnih oštrica.

Rezultat je transformativni učinak na učinkovitost proizvodnje i ekonomičnost. Stabilnost omogućuje optimizirane parametre, kao što su veće brzine dodavanja i veće brzine oštrica, što dovodi do bržeg protoka i značajno smanjenog vremena obrade. Za velike servisne centre za metale i proizvođače komponenti velike količine, sposobnost brzog i preciznog rezanja velikih ingota ili trupaca izravno je povezana s njihovom profitabilnošću i rokovima isporuke. Ulaganje u robusnu industrijsku tračnu pilu s konstrukcijom tračne pile s čeličnim okvirom i konfiguracijom dvostrukog stupa izravno se pretvara u smanjeni materijalni otpad, vrhunsku kvalitetu komponenti i pojednostavljenu logistiku. Oni su radni konji odgovorni za razbijanje ogromnih ingota sirovina i trupaca, koji mogu težiti nekoliko tona, u dijelove kojima se može upravljati za kasniju CNC obradu, kovanje ili toplinsku obradu, što ih čini temeljnim elementom globalnog lanca opskrbe proizvodnje. Bez intrinzične stabilnosti ovih strojeva, troškovi i vrijeme povezani s obradom modernih materijala visokih performansi bili bi previsoki, što bi potencijalno zaustavilo inovacije u sektorima koji se oslanjaju na ove napredne metalne sastave.

Navedite različite vrste i primjene.

Uspješna izvedba i široka primjena tračne pile s dvostrukim stupom doveli su do nekoliko različitih kategorija i tehnoloških integracija, prilagođavajući temeljni princip stroja za tračnu pilu mnoštvu specijaliziranih industrijskih potreba i zahtjeva radnog tijeka. Te se razlike prvenstveno vrte oko orijentacije reza i stupnja automatizacije ugrađene u sustav upravljanja strojem.

Kategorizacija prema usmjerenju:

Horizontalnona dvostruka tračna pila: Ovo je najčešća i klasična konfiguracija tračne pile s dva stupa. Okvir pile općenito je postavljen vodoravno, a oštrica se kreće prema dolje u vodoravno stegnuti obradak. Ova postavka je savršeno prikladna za velike operacije rezanja koje uključuju dugačke šipke, cijevi, strukturalne oblike ili masivne pravokutne i cilindrične trupce. Horizontalni raspored omogućuje gravitaciji da pomogne procesu rezanja, dok dvostruki stupovi upravljaju znatnim pritiskom prema dolje koji je potreban za učinkovite operacije rezanja metala tračnom pilom na velikim promjerima. Oni su standard za centre za usluge metala i primarnu obradu materijala u gotovo svakoj teškoj industriji.

Vertikalna tračna pila s dva stupa: Iako je manje uobičajena za pravocrtno rezanje šipki velikog volumena, okomita konfiguracija neophodna je za rezanje velikih, debelih ploča, konstrukcijskih čeličnih profila ili za izvođenje specijaliziranih konturnih ili "utornih" rezova na radnim komadima. U ovom dizajnu, obradak često stoji nepomično na stolu, a sklop oštrice pomiče se okomito duž stupova, osiguravajući precizno rezanje komponenti gdje veličina materijala zabranjuje pomicanje. Često se koriste kao preliminarni proces za odvajanje velikog pločastog materijala prije nego što ode na rezanje plazmom ili laserom.

Kategorizacija prema automatizaciji i tehnologiji:

CNC automatska dvostupna tračna pila: Integracija računalnog numeričkog upravljanja (CNC) iz temelja je transformirala mogućnosti dvostupne tračne pile. CNC tračna pila omogućuje potpuno automatsko rezanje metala. Operater programira željene dimenzije, redoslijed rezanja i vrstu materijala, a stroj upravlja cijelim procesom: indeksiranje materijala, stezanje, parametre rezanja i izbacivanje materijala. Ova razina automatizacije neophodna je za proizvodnju velikih serija, koja se ponavlja i preciznu. Osigurava izuzetnu ponovljivost i drastično smanjuje rizik od pogreške operatera, omogućujući složene ugniježđene rezove i optimizirano korištenje zaliha. Digitalna integracija CNC tračne pile omogućuje joj komunikaciju sa sustavima upravljanja tvornicom (MES/ERP), omogućujući besprijekornu integraciju u proizvodne ekosustave Industrije 4.0.

Hidraulička dvostupna tračna pila: Iako gotovo sve Strojevi za tračne pile s dva stupa za teške uvjete rada koristiti hidrauliku za stezanje i uvlačenje, poseban naglasak na hidrauličkoj tračnoj pili naglašava ključnu ulogu koju ova tehnologija ima. Hidraulički sustavi nisu samo za grubu silu; kritični su za isporuku glatke, fino kontrolirane i podesive isporuke snage. Ova kontrolirana snaga ključna je za upravljanje različitim otporima koji se javljaju pri rezanju različitih poprečnih presjeka materijala ili prijelazu između tvrdih i mekših faza materijala. Vrhunski hidraulički sustavi prigušivanja osiguravaju dosljednu brzinu napredovanja bez trzaja, što je najvažnije za postizanje dugog vijeka trajanja oštrice i visokokvalitetne završne obrade površine rezanja. Visokokvalitetna tračna pila s dva stupa uvijek će imati sofisticirani hidraulički sustav za preciznu, upravljanu primjenu sile.

Široko područje primjene tračne pile s dvostrukim stupom govori o njezinoj pouzdanosti i svestranosti. Obuhvaća kritične procese kao što je priprema masivnih turbinskih osovina u industriji proizvodnje električne energije, rezanje debelih čeličnih okvira i oklopnih ploča za građevinske i obrambene projekte te rezanje velikih aluminijskih i specijaliziranih čeličnih dijelova za rigorozne zahtjeve zrakoplovne industrije. Nadalje, u sektorima recikliranja i obrade otpada, inherentna stabilnost i snaga konfiguracije industrijske tračne pile omogućuju brzo i učinkovito presjecanje velikih komponenti kojima je teško rukovati, značajno pridonoseći upravljanju resursima. Njihov temeljni dizajn osigurava da se ne koriste samo za grubo rezanje, već se također često koriste u primjenama gdje su kvaliteta i pravokutnost površine reza kritični za naknadne visokoprecizne korake strojne obrade, čime se minimizira potreba za opsežnom završnom obradom nakon rezanja i maksimizira učinkovitost nizvodnog procesa. Kombinacija strukture tračne pile s krutim čeličnim okvirom i inteligentne automatizacije čini modernu tračnu pilu s dvostrukim stupom nezamjenjivim sredstvom.

Što je dvostupna tračna pila?

Tračna pila s dva stupca specijalizirana je kategorija strojeva za rezanje metala, dizajniranih izričito za rigorozne zahtjeve obrade velikih materijala visoke gustoće u modernim proizvodnim okruženjima. Da biste doista cijenili napredni inženjering dizajna s dvostrukim stupom, prvo morate razumjeti temeljnu mehaniku cijele kategorije tračnih pila. Ovaj stroj predstavlja ključni tehnološki iskorak u odnosu na konvencionalne metode rezanja, nudeći neusporedivu stabilnost i preciznost neophodne za današnje materijalne izazove.

Objasnite temeljnu funkciju strojeva za tračne pile

Na svojoj najosnovnijoj razini, tračna pila je uređaj za rezanje koji koristi kontinuiranu, fleksibilnu petlju od metala sa zupcima - list pile - čvrsto zategnut između dva ili više kotača. Ova oštrica, koja se kreće u jednom kontinuiranom, linearnom smjeru, izvodi radnju rezanja. Temeljna funkcionalnost razlikuje se od klipnih ili kružnih pila, nudeći nekoliko inherentnih prednosti. Linearno, kontinuirano kretanje oštrice osigurava da se rezanje uvijek izvodi sa svježim zubima, što dovodi do visoko učinkovitog odvođenja strugotine i značajno smanjenog stvaranja topline po zubu. Ova glatka, ujednačena radnja rezanja ključna je za postizanje visokokvalitetne završne obrade površine rezanja i maksimiziranje vijeka trajanja oštrice, posebno kada se radi o tvrdim legurama. Brzina rezanja i posmak dvije su primarne varijable koje kontrolira operater ili CNC sustav tračne pile stroja.

Temeljni postupak za sve tračne pile uključuje pričvršćivanje obratka u robusnu stegu i zatim provlačenje kontinuirane oštrice kroz materijal dok se ne postigne odvajanje. U industrijskoj tračnoj pili, ogromnu snagu potrebnu za pokretanje oštrice pri velikim brzinama i održavanje goleme napetosti daje glavni motor visokog zakretnog momenta. Cjelokupna učinkovitost procesa rezanja uvelike ovisi o preciznosti vodilica oštrice, koje sprječavaju uvijanje ili savijanje uske oštrice pod velikim opterećenjem rezanja. Ova temeljna funkcionalnost, kada se primijeni na aplikacije tračnih pila za teške uvjete rada, zahtijeva mehanizam sposoban upravljati ogromnim dinamičkim silama bez ugrožavanja geometrijske točnosti reza. Ovo je mjesto gdje strukturalna krutost konfiguracije dvostrukog stupa postaje ne samo korisna, već i apsolutno neophodna. Standardna pila s jednim stupom, dizajnirana za lakše zadatke, jednostavno nema strukturnu masu i vođenu potporu za održavanje pravokutnosti kada naiđe na veliki, čvrsti blok od čelika visoke čvrstoće, što često rezultira netočnim, suženim ili neokomitim rezovima koji zahtijevaju skupu naknadnu obradu.

Detaljno objašnjenje strukture dvostrukog stupca i njegovih prednosti

Struktura dvostrukog stupa je glavna karakteristika i najveća prednost moderne tračne pile za rezanje metala dizajnirane za velike zalihe. Ova arhitektonska značajka sastoji se od dva masivna, okomito ili vodoravno orijentirana vodeća stupa koja tvore stabilan, nepomičan okvir. Glava pile, koja nosi pogonske i pomoćne kotače, oštricu i vodilice oštrice, montirana je i precizno vođena duž ova dva stupa. Ovo načelo dizajna postiže ono što sustavi s jednim stupom ne mogu: apsolutnu, nepokolebljivu potporu mehanizmu za rezanje kroz cijeli hod rezanja, bez obzira na veličinu ili gustoću materijala koji se obrađuje.

Glavna prednost ovog dizajna tračne pile s dva stupa je eliminacija otklona, ​​uvijanja i vibracija. U konvencionalnim izvedbama s jednim stupom, rezna glava je konzolna, što znači da se proteže iz jedne točke oslonca. Kada se primijeni veliko opterećenje rezanja, ova konzolna struktura prirodno se želi saviti ili uvrnuti od ravne staze. Tračna pila s dvostrukim stupom u potpunosti neutralizira ovaj moment savijanja raspoređujući reakcijske sile simetrično na dva široko razmaknuta, vrlo kruta stupa. To omogućuje stroju da koristi puno veće pritiske dodavanja i teže oštrice potrebne za teške operacije tračne pile, posebno na materijalima koji se teško režu, kao što su legure nikla ili velike trupce od titana.

Čvrstoća koju pružaju konstrukcija tračne pile s čeličnim okvirom i dvostruki stupovi rezultiraju nekoliko mjerljivih operativnih prednosti. Prvo, osigurava vrhunsku okomitost reza, što znači da je površina reza pravokutna u odnosu na materijal unutar iznimno uskih tolerancija, često boljih od 0,002 inča po inču reza. Drugo, prigušivanje vibracija dramatično produljuje životni vijek oštrice, smanjujući troškove i zastoje povezane s izmjenama oštrice. Treće, poboljšani strukturni integritet omogućuje integraciju sofisticiranih sustava automatizacije i upravljanja. Brzina napredovanja, kojom upravlja precizni hidraulički sustav tračne pile, može se agresivno optimizirati jer struktura stroja može pouzdano podnijeti rezultirajuće sile. Ova sinergija između krute strukture i precizne kontrole omogućuje uistinu učinkovito automatsko rezanje metala, čineći varijantu CNC tračne pile stroja s dva stupca ultimativnim izborom za preciznu pripremu zaliha velikih količina. Pouzdanost ove konstrukcije pod kontinuiranim, velikim opterećenjem razlog je zašto tračna pila s dva stupa ostaje osnovni radni konj u sektorima koji zahtijevaju kontinuiranu, visoko preciznu obradu materijala.

Istražite njegove komponente i princip rada.

Operativna izvrsnost tračne pile s dvostrukim stupom rezultat je njezinih specijaliziranih, integriranih komponenti koje rade u usklađenoj harmoniji, a sve je usidreno strukturom tračne pile od krutog čeličnog okvira. Razumijevanje ovih komponenti ključno je za uvažavanje učinkovitosti stroja.

Ključne komponente:

Okvir/glava pile: Glavni pokretni sklop, podržan dvostrukim stupovima. U njemu se nalazi cijeli pogonski sustav noževa. Njegova stabilnost na stupovima ključna je za održavanje točnosti rezanja.

Pogonski sustav noževa: Uključuje glavni motor i reduktor, koji prenosi veliku snagu na pogonski kotač. Izlazna snaga ovdje određuje kapacitet stroja za teške operacije tračne pile.

Trakasti kotači: Pogonski kotač i pomoćni kotač oko kojeg se okreće oštrica. Ovi kotači moraju biti savršeno uravnoteženi i poravnati kako bi se minimalizirale vibracije i osiguralo glatko kretanje oštrice.

Vodilice oštrice: Kritične komponente smještene neposredno uz područje reza. Koriste karbidne umetke ili valjkaste ležajeve za precizno bočno i okomito stabiliziranje oštrice neposredno prije nego što uđe u materijal, osiguravajući da rez ostane savršeno ravan i okomit. Pravilno održavanje vodilica oštrica ključno je za kvalitetu rezanja.

Stege i sustav stezanja: Robustan, često hidraulički pokretan sustav koji učvršćuje obradak. U hidrauličnoj tračnoj pili, pritisak stezanja može se prilagoditi kako bi se spriječilo pomicanje materijala bez deformiranja mekših materijala. Preciznost ovog sustava sastavni je dio postizanja ponovljivih rezultata u automatskom rezanju metala.

Sustav dovoda materijala: Obično je sastavni dio CNC tračne pile. Ovaj sustav koristi hidraulički ili servo pokretani škripac za precizno indeksiranje materijala prema naprijed nakon svakog rezanja, osiguravajući visoku ponovljivost za serijsku obradu. To čini horizontalnu konfiguraciju tračne pile vrlo produktivnom.

Sustav rashladnog sredstva: Neophodan za upravljanje toplinom. Pumpa velike količine rashladne tekućine/maziva izravno u zonu rezanja kako bi se smanjilo trenje, isprali strugotine i spriječilo toplinsko oštećenje oštrice i obratka.

Princip rada:

Proces pokreće upravljački sustav CNC tračne pile, koji upravlja cijelim ciklusom rezanja. Najprije se materijal postavlja pomoću škripca i kruto steže sustavom hidrauličkih škripaca za tračnu pilu. Nakon što je stegnut, glavni motor ubrzava oštricu do programirane brzine (SFM), koja je određena vrstom materijala i karakteristikama oštrice. Srž operacije leži u kontroliranom, sinkroniziranom pomicanju okvira pile prema dolje duž dva stupa.

The dvostupna tračna pila koristi fino kontrolirani hidraulički cilindar za regulaciju brzine dodavanja. Za razliku od dodavanja s konstantnom težinom, hidraulički sustav omogućuje trenutnu prilagodbu tlaka dodavanja na temelju otpora s kojim se suočava oštrica. Ova sposobnost "slušanja" oštrice i reguliranja sile dodavanja ključna je za optimiziranje rezanja na nekonzistentnim ili promjenjivim materijalima. Čvrstoća strukture tračne pile s dva stupa osigurava da se sva hidraulička sila izravno pretvara u napor rezanja, održavajući precizan ulazni i izlazni kut oštrice. Kako oštrica prodire u materijal, sustav rashladnog sredstva zalijeva rez, osiguravajući brzu evakuaciju strugotine i optimalnu temperaturu rezanja. Po završetku rezanja, hidraulički sustav brzo podiže okvir pile, škripac se otpušta, sustav za dovod materijala indeksira zalihu naprijed na sljedeću programiranu duljinu i ciklus se ponavlja. Ovaj potpuno integrirani i precizan rad razlikuje tračnu pilu s dvostrukim stupom kao vrhunsko rješenje industrijske tračne pile za rezanje metala u teškim uvjetima.

Vrste tračnih pila s dvostrukim stupom

Temeljni dizajn dvostupne tračne pile služi kao robusna platforma za brojne specijalizirane konfiguracije strojeva. Ove su varijante osmišljene kako bi zadovoljile specifične proizvodne zahtjeve, prvenstveno u vezi s orijentacijom obratka i razinom automatizacije potrebne za tijek proizvodnje. Dok temeljni princip potpore tračne pile s dva stupa ostaje konstantan, mehaničke i elektroničke integracije definiraju optimalnu primjenu stroja, u rasponu od velike količine, obrade ravnog reza do složenih, automatiziranih operacija. Razumijevanje ovih tipova ključno je za svakog operatera ili stručnjaka za nabavu koji traži najučinkovitije rješenje za industrijsku tračnu pilu za svoje posebne potrebe tračne pile za rezanje metala.

Horizontalni strojevi za tračne pile s dva stupa

Horizontalna konfiguracija tračne pile vjerojatno je najrašireniji i najprepoznatljiviji oblik tračne pile s dva stupca u centrima za obradu materijala diljem svijeta. Njegova je arhitektura izričito dizajnirana za kontinuirano, veliko-volumensko sečenje dugih, ravnih sirovina, kao što su šipke, cijevi, konstrukcijske grede i okrugle ili pravokutne gredice velikog promjera. U ovoj konfiguraciji, obradak je stegnut vodoravno, a glava pile, vođena dvostrukim stupovima, prolazi okomito kroz materijal. Ova orijentacija je vrlo učinkovita jer omogućuje simetričnu primjenu i preciznu kontrolu ogromne težine glave pile i sila rezanja, osiguravajući savršeno okomitu površinu reza.

Stabilnost svojstvena konstrukciji tračne pile s čeličnim okvirom horizontalne tračne pile ključna je pri izvođenju automatskog rezanja metala na velikim, čvrstim komadima. Budući da oštrica prodire kroz debeli poprečni presjek visokolegiranog čelika, otpor pri rezanju može biti golem. Vodilice s dvostrukim stupom sprječavaju uvijanje ili otklon koji bi inače ugrozio pravokutnost reza, što je bitno za smanjenje vremena strojne obrade nizvodno. Nadalje, horizontalni dizajn lako se integrira sa složenim sustavima za rukovanje materijalom. U mnogim suvremenim postrojenjima, stroj je spojen s pokretnim valjkastim transporterima, platformama za automatsko utovarivanje i automatiziranim sustavima za uklanjanje otpada, stvarajući potpuno kontinuirani tijek rada idealan za serijsko rezanje velike propusnosti. Ovaj aranžman je okosnica servisnih centara za metale, tvornica kovanja i velikih dobavljača automobilskih komponenti gdje se učinkovitost i točnost rezanja mjere kroz tisuće ponavljanja. Robusna priroda ovih tračnih pila s dva stupa za teške uvjete rada znači da mogu primiti ekstremno široke oštrice koje mogu primijeniti visoki pritisak dodavanja, maksimizirajući stope uklanjanja materijala. Oni predstavljaju optimalnu ravnotežu između brutalne snage rezanja i vođene preciznosti na mikronskoj razini, što je neophodna kombinacija za ozbiljnu industrijsku proizvodnju.

Vertikalni strojevi za tračne pile s dva stupa

Za razliku od svog horizontalnog dvojnika, okomita tračna pila s dva stupa optimizirana je za primjene u kojima se materijal ne može lako indeksirati ili se najbolje reže dok je ravno. Ova vrsta tračne pile s dvostrukim stupom ima stacionarni radni stol na kojem je materijal pričvršćen. Glava pile, montirana okomito između dvostrukih stupova, zatim putuje prema dolje ili preko ravnine materijala. Ova se konfiguracija često koristi za rezanje iznimno velikih ili nezgrapnih materijala, kao što su debele metalne ploče, masivni strukturni oblici ili za izvođenje specifičnih operacija utora ili zarezivanja. Ključna prednost ovdje je stabilan položaj materijala. Budući da izradak ostaje nepomičan i oslonjen na veliku površinu, vibracije su minimizirane, a sile rezanja apsorbiraju se u temelj.

Dok se većina automatskog rezanja metala velike količine izvodi vodoravno, okomita postavka nezamjenjiva je u specijaliziranim područjima. Na primjer, u proizvodnji alata i kalupa, gdje se veliki, skupi blokovi alatnog čelika moraju rezati da bi se stvorili prazni oblici, okomita orijentacija osigurava najviši stupanj stabilnosti strukture tijekom odvajanja golemih poprečnih presjeka materijala. U zrakoplovnoj industriji, rezanje velikih, složenih otkovaka od izazovnih superlegura često zahtijeva jedinstvene mogućnosti rukovanja teške tračne pile u vertikalnoj konfiguraciji. Iako ovi strojevi možda ne nude istu sirovu brzinu protoka kao horizontalna tračna pila na šipkama, njihov strukturalni integritet i sposobnost rukovanja širinom i visinom materijala čine ih neprocjenjivima. Vertikalna tračna pila s dva stupa pruža osnovnu krutost za precizne rezove na veličinama materijala koji bi jednostavno nadjačali manje strojeve, osiguravajući svoju poziciju specijaliziranog, osnovnog industrijskog alata za tračnu pilu.

CNC automatske tračne pile s dva stupa

Integracija tehnologije računalnog numeričkog upravljanja (CNC) pretvara dvostupnu tračnu pilu iz moćnog mehaničkog alata u sofisticiranu, inteligentnu proizvodnu jedinicu. CNC tračna pila dizajnirana je za maksimalnu učinkovitost, minimalizirajući ručnu intervenciju i maksimalizirajući ponovljivost. Deskriptor "automatski" označava da se cijeli niz—od dodavanja materijala i stezanja do rezanja, uvlačenja oštrice i ponovnog dodavanja—izvršava autonomno pod preciznom naredbom programiranog upravljača. Ovaj kontrolni sustav omogućuje operateru unos parametara kao što su duljina reza, količina šarže, stupanj materijala, pa čak i željeno opterećenje strugotine, omogućujući stroju dinamičku prilagodbu brzine i posmaka tijekom rezanja.

Preciznost strukture tračne pile s dva stupca savršena je nadopuna CNC automatizaciji. Budući da je fizička struktura stroja sama po sebi kruta, mikroskopske naredbe iz CNC kontrolera točno se prevode u fizički pokret bez otklona. To znači da CNC tračna pila može postići točnost rezanja i ponovljivost daleko iznad onoga što je moguće s ručnim ili poluautomatskim kontrolama. Ključne značajke uključuju servo pokretane škripce za izuzetno precizno indeksiranje materijala, dijagnostičke sustave koji nadziru napetost oštrice i opterećenje motora te napredni softver za optimizaciju ugniježđenih rezova ili prinosa materijala. Za pogone koji se bave proizvodnjom velikih količina identičnih dijelova, kao što su spojni elementi, hidrauličke komponente ili čahure, CNC tračna pila je obavezna. Olakšava pravo automatsko rezanje metala, osiguravajući da je svaki dio u seriji od tisuća izrezan uz istu usku toleranciju, čime se značajno smanjuje otpad i naknadno vrijeme obrade. Ova razina automatizacije ono je što razlikuje modernu industrijsku tračnu pilu i omogućuje joj besprijekornu integraciju s automatiziranim sustavima planiranja materijalnih resursa (MRP) i planiranja resursa poduzeća (ERP), čime se proizvodnja približava idealu Industrije 4.0.

Hidraulički strojevi za tračne pile s dva stupa

Dok svi strojevi za teške uvjete rada s dvostupnim tračnim pilama koriste hidrauličku snagu za ključne funkcije kao što su stezanje i indeksiranje materijala, izraz hidraulička tračna pila često naglašava sofisticiranu ulogu hidrauličkog sustava u kontroli brzine napredovanja glave pile. Ovo je mehanizam odgovoran za isporuku sile rezanja. U vrhunskoj tračnoj pili s dva stupa, hidraulički sustav daleko je više od pukog izvora grube sile; to je visoko rafinirani sustav proporcionalnih ventila, pretvarača tlaka i prigušivača koji iznimno suptilno upravljaju kretanjem glave pile prema dolje.

Ova nijansirana kontrola je vitalna jer se karakteristike rezanja metala stalno mijenjaju. Otpor je visok kada oštrica prvi put uđe u materijal, a dramatično se mijenja kako oštrica napreduje kroz promjenjivi presjek. Precizni hidraulički sustav tračne pile, često spojen s petljom povratne sprege CNC tračne pile, može trenutno prilagoditi pritisak dodavanja kako bi se održalo optimalno opterećenje strugotine na zubima oštrice. Time se sprječava preopterećenje i nedovoljno opterećenje. Tečno, prigušeno kretanje koje osigurava hidraulički sustav osigurava glatko, dosljedno rezanje, što je bitno za smanjenje vibracija i produljenje vijeka trajanja skupih karbidnih oštrica koje se koriste u ozbiljnim operacijama rezanja metala tračnim pilama. Nadalje, hidraulički sustav pokreće robusni stezni mehanizam, osiguravajući nepomično držanje materijala tijekom agresivnog procesa rezanja, što je neophodno kako bi tračna pila s čeličnim okvirom pružila svoj maksimalni potencijal. Pouzdanost i glatki prijenos snage hidrauličkog sustava tračne pile temelj su postizanja rezultata visoke preciznosti koji se očekuju od bilo koje moderne tračne pile s dva stupca namijenjene visokoučinkovitom rezanju. Sinergija između fizičke krutosti i hidrauličke kontrole definira konačnu sposobnost moderne industrijske tračne pile.

Ključne značajke koje treba uzeti u obzir kod tračnih pila s dva stupa za teške uvjete rada

Kada ulažu u dvostupnu tračnu pilu, potencijalni kupci moraju gledati dalje od puke veličine i konjskih snaga. Prava vrijednost i učinkovitost tračne pile s dva stupa leži u sinergijskom međudjelovanju njezinih integriranih značajki. Ove karakteristike određuju stvarni kapacitet stroja za automatsko rezanje metala, njegovu stalnu preciznost i njegovu ukupnu radnu dugovječnost u zahtjevnom okruženju tračne pile za teške uvjete rada. Odabir prave kombinacije značajki osigurava savršeno usklađivanje stroja s proizvodnim radnim procesom, karakteristikama materijala i željenim količinama proizvodnje.

Kapacitet rezanja

Kapacitet rezanja je primarna specifikacija koja definira tračnu pilu s dva stupa i mora se rigorozno ocijeniti. Ova metrika definirana je maksimalnim dimenzijama koje stroj može fizički primiti i rezati. Kapacitet je izravno povezan s udaljenosti između dva potporna stupa i okomitim granicama hoda glave pile. Zbog inherentne krutosti koju osiguravaju dva stupa i masivna konstrukcija tračne pile s čeličnim okvirom, ovi su strojevi izričito dizajnirani za rukovanje trupcima, otkivcima i snopovima koje bi pile s jednim stupom strukturalno nemoguće precizno obraditi.

U primjenama industrijske tračne pile, kapacitet se ne odnosi samo na fizičku veličinu; radi se o održavanju točnosti preko te maksimalne dimenzije. Stroj s kapacitetom od 30 inča mora dati reznu površinu koja je okomita i ravna preko svih 30 inča. Ovo zahtijeva izuzetnu otpornost na otklon koju može ponuditi samo arhitektura tračne pile s dva stupa. Nadalje, maksimalni kapacitet rezanja često diktira potrebnu snagu pogonskog motora noža i odgovarajuću veličinu noža. Stroj većeg kapaciteta zahtijeva širu, deblju oštricu za održavanje stabilnosti, zahtijevajući robusniju snagu motora i jači pogonski sklop za podnošenje povećanog opterećenja rezanja i otpora trenja. Prilikom ocjenjivanja modela bitno je uzeti u obzir stvarni radni opseg, a ne samo teoretski maksimalni zazor. Lagano povećanje kapaciteta također može pružiti dragocjenu fleksibilnost za buduće zahtjeve materijala ili pripremu zaliha neobičnog oblika.

Brzina oštrice

Brzina oštrice, koja se obično mjeri u površinskim stopama po minuti (SFM) ili metrima po minuti, ključni je parametar koji određuje učinkovitost rezanja i dugovječnost oštrice. Ova značajka mora biti podesiva i precizno kontrolirana jer optimalna brzina rezanja dramatično varira ovisno o tvrdoći materijala, sastavu i toplinskim svojstvima. Na primjer, meki materijali kao što su aluminij i legure obojenih metala zahtijevaju visoku SFM za postizanje učinkovitog formiranja strugotine, dok čvrsti materijali otporni na toplinu kao što su alatni čelici, titan i superlegure nikla zahtijevaju znatno sporije, kontroliranije brzine kako bi se spriječilo prekomjerno nakupljanje topline, mikro-zavarivanje i prerano trošenje oštrice.

Moderni CNC strojevi za tračne pile koriste napredne pogone s promjenjivom frekvencijom (VFD) integrirane u glavnu kontrolu motora. To omogućuje trenutno, bezstupanjsko podešavanje brzine oštrice, omogućujući operateru fino podešavanje SFM-a za točnu leguru koja se reže. Vrhunski modeli tračnih pila za rezanje metala također imaju povratnu spregu zatvorene petlje, gdje kontrolni sustav može nadzirati opterećenje motora i prilagoditi SFM za održavanje optimalnih performansi, posebno pri prijelazu između središta i ruba velike gredice gdje se mijenjaju uvjeti rezanja. Sposobnost preciznog usklađivanja brzine oštrice s otporom rezanja temeljna je za maksimiziranje vijeka trajanja oštrice i smanjenje ukupnog vremena rezanja, čineći ovu značajku ključnom komponentom učinkovitog i ekonomičnog automatskog rezanja metala.

Veličina oštrice

Specifikacije lista pile suštinski su povezane sa strukturnom sposobnošću stroja i učinkom rezanja. Kod tračne pile s dvostrukim stupom strukturalna krutost omogućuje upotrebu širih i debljih oštrica, koje često prelaze 2 inča u širinu. Širina oštrice izravno je proporcionalna snazi ​​njezine grede; šira oštrica je otpornija na bočne sile koje uzrokuju uvijanje i otklon tijekom dubokog reza. Ovo je bitno za održavanje okomitosti reza preko velikih poprečnih presjeka.

Širina i debljina oštrice određuje proizvođač stroja i moraju se pridržavati. Korištenje oštrice koja je preuska za određeni stroj i primjenu rezultirat će lošom geometrijom reza i brzim kvarom, čak i na tračnoj pili s dva stupa. Nadalje, izbor između bimetalnih i oštrica od tvrdog metala diktira materijal koji se reže. Oštrice s vrhom od karbida, potrebne za ekstremno teške primjene tračnih pila na superlegurama, zahtijevaju vrhunsku stabilnost koju osigurava struktura tračne pile s čeličnim okvirom i precizne vodilice oštrice. Kvalitetna industrijska tračna pila imat će visoko podesive, robusne vodilice oštrice smještene blizu materijala, osiguravajući da se široka oštrica visoke napetosti stabilizira samo nekoliko metara prije ulaska, maksimizirajući točnost rezanja i minimizirajući mikrovibracije koje smanjuju kvalitetu rezanja.

Sustav rashladnog sredstva

Sustav rashladne tekućine daleko je više od jednostavne pumpe; to je ključni sustav za upravljanje toplinom i odvod strugotine neophodan za učinkovite operacije rezanja metala tračnom pilom. Njegove primarne funkcije su:

Hlađenje: Uklanjanje topline trenja iz zone rezanja, čime se sprječava metalurško oštećenje obratka i čuva tvrdoća zuba oštrice.

Podmazivanje: Smanjenje trenja između oštrice i materijala, čime se smanjuje potrošnja energije i toplina.

Ispiranje čipova: Agresivno ispiranje strugotine od ruba (rezanog utora), sprječava ponovno rezanje strugotine što drastično smanjuje vijek trajanja oštrice i učinkovitost rezanja.

Tračna pila s dvostrukim stupom visokih performansi uključivat će sustav rashladnog sredstva velikog volumena, često s dvije mlaznice, koji osigurava da tekućina dopre do najdubljeg dijela reza. Napredniji sustavi, posebno oni koji podržavaju automatsko rezanje metala, uključuju sustave transportera strugotine koji automatski uklanjaju strugotine iz spremnika stroja i odlažu ih u vanjski spremnik za sakupljanje. Ovo kontinuirano uklanjanje strugotine obavezno je za rad bez posade i sprječava da strugotine začepe zonu rezanja ili oštete hidrauličke komponente. Integracija CNC tračne pile također može automatizirati miješanje i praćenje koncentracije rashladne tekućine/maziva, osiguravajući optimalnu izvedbu za različite materijale koji se obrađuju.

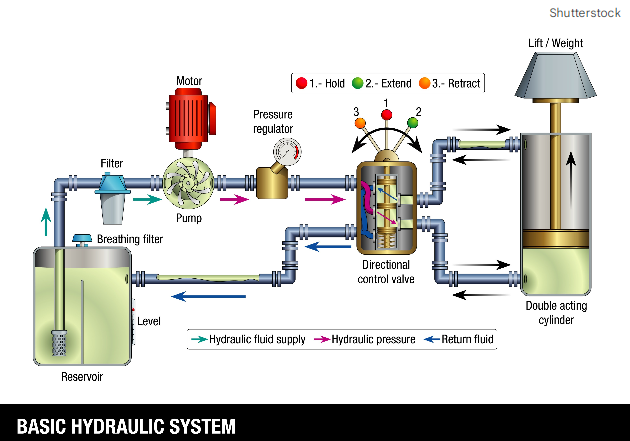

Hidraulički sustav

Hidraulički sustav je samo srce operativne kontrole i isporuke snage hidraulične tračne pile. Njegov značaj u tračnoj pili s dva stupa ne može se precijeniti, budući da upravlja trima kritičnim područjima: stezanjem, dopremanjem materijala i kontrolom posmaka glave pile. Za sam proces rezanja, hidraulički sustav upravlja kretanjem glave pile prema dolje, a time i pritiskom dodavanja koji se primjenjuje na oštricu.

U premium modelima, sustav ima proporcionalne hidrauličke ventile i senzore tlaka koji rade u zatvorenoj petlji s CNC kontrolerom. To omogućuje sustavu trenutno podešavanje brzine napredovanja na temelju otpora u stvarnom vremenu s kojim se oštrica susreće. Ova inteligentna kontrola osigurava konstantno, optimalno opterećenje strugotine, princip poznat kao stalna regulacija tlaka dolje. Ova finoća u isporuci snage ključna je za sprječavanje da oštrica "zagrize" prejako kada započne rez ili zastane kada naiđe na posebno težak dio. Glatko, prigušeno djelovanje koje pruža dobro dizajniran hidraulički sustav tračne pile smanjuje strukturalne udare i vibracije, izravno pridonoseći vrhunskoj završnoj obradi i produženom vijeku trajanja alata. Nadalje, snažni hidraulični škripci osiguravaju da materijal ostane apsolutno fiksiran, što je bitno za održavanje točnosti tijekom agresivnih ciklusa rezanja tračnim pilama za teške uvjete rada.

CNC upravljanje

Sustav računalnog numeričkog upravljanja (CNC) uzdiže modernu dvostupnu tračnu pilu do istinske automatizirane proizvodne platforme. CNC tračna pila definirana je svojom sposobnošću da automatski izvršava složene programe rezanja, smanjujući oslanjanje na stalni nadzor operatera. Robusni CNC kontroler nudi korisničko sučelje za programiranje serijskih poslova, uključujući više duljina rezanja iz jednog komada zalihe, i učinkovito upravljanje ostacima materijala.

Ključne mogućnosti CNC sustava uključuju:

Optimizacija parametara: Pohranjivanje i dohvaćanje parametara rezanja za stotine različitih materijala i kombinacija oštrica.

Dijagnostičke povratne informacije: Praćenje kritičnih radnih parametara kao što su napetost noža, opterećenje motora i razine rashladne tekućine te automatsko zaustavljanje stroja ako se otkriju nesigurni uvjeti.

Indeksiranje materijala: Upravljanje servo ili hidrauličnim škripcem za indeksiranje materijala prema naprijed s točnošću na razini mikrona, osiguravajući niske tolerancije u automatskom rezanju metala.

Umrežavanje: Integracija industrijske tračne pile u tvorničku mrežu, omogućavajući daljinski nadzor, prikupljanje podataka o performansama i integraciju sa sustavima zaliha i planiranja proizvodnje.

Inteligencija CNC tračne pile osigurava visoku ponovljivost i minimalno stvaranje otpada, čineći stroj visoko učinkovitom komponentom bilo kojeg modernog postrojenja za obradu metala na bazi tračne pile s čeličnim okvirom.

Sustav stezanja materijala

Sustav stezanja materijala temelj je točnosti rezanja. Bez obzira na to koliko je okvir tračne pile s dvostrukim stupom krut, ako se materijal pomiče tijekom rezanja, gotovi će komad biti neprecizan. Stoga sustav stezanja mora biti izuzetno robustan, stabilan i precizno kontroliran. U tračnim pilama za teške uvjete rada, ovaj sustav je gotovo univerzalno hidraulički, pružajući ogromnu silu stezanja.

Ključne komponente uključuju fiksni škripac i škripac. Stega je ključna za automatsko rezanje metala i djeluje kao dodavač materijala, točno pomičući materijal prema naprijed nakon svakog rezanja. Čeljusti škripca trebaju biti dizajnirane za stezanje materijala sa svih strana, osiguravajući stabilnost, posebno pri rezanju materijala u snopovima ili čudnih oblika. Moderni sustavi često uključuju mogućnosti split-vise, dopuštajući škripcu da se otvori samo djelomično kako bi se učinkovitije upravljalo konačnim ostatkom materijala, čime se materijalni otpad smanjuje na minimum. Cjelovitost steznog sustava ono je što u konačnici prevodi mehaničku snagu u precizan i ponovljiv rez, učvršćujući ulogu stroja kao visokoprecizne tračne pile za rezanje metala. Sila stezanja i točnost pozicioniranja moraju biti proporcionalne ukupnom kapacitetu rezanja tračne pile s dva stupa.
